Este proyecto, denominado Invernadero BioGarden es un entorno de cultivo controlado por arduino. En este proyecto llevamos a cabo la realización a escala del concepto de un entorno de cultivo automatizado mediante 2 sistemas de monitorización y ejecución que aseguran un entorno ideal y controlado para permitir el desarrollo de las plantas, pudiendo simular parte su hábitat natural estableciendo las condiciones de humedad, riego y temperatura ideales para la especie. Esto lo convierte en una potente herramienta para el cultivo de plantas con necesidades especiales de algunos de estos factores.

Con este sistema, al poder controlar las variables de humedad y riego podemos cultivar en cualquier lugar del mundo, amoldando las condiciones del interior del invernadero a las necesidades del cultivo.

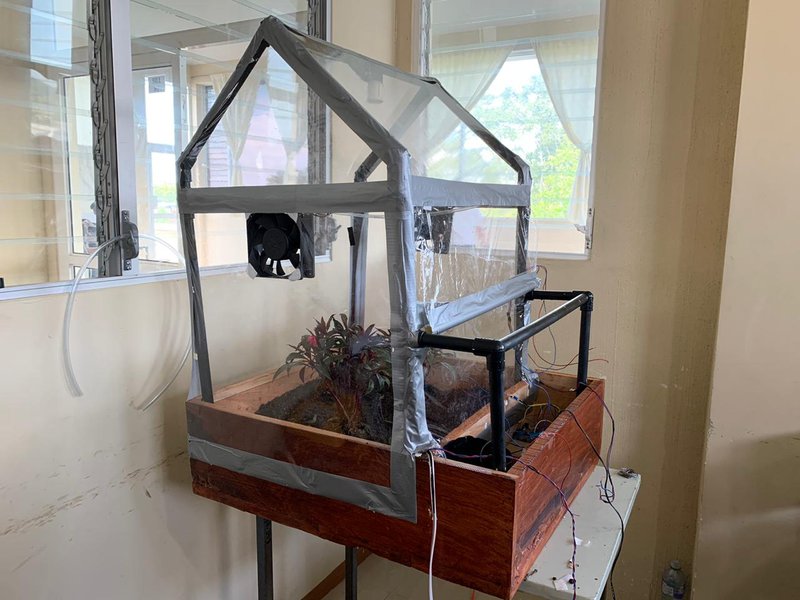

BioGarden consta de una estructura de madera de caoba en forma cuadrada de 70x60 cm. En las paredes más grandes (20cm) así como en parte del techo, esta situada de manera triagular teniendo una base de 30cm de altura. En los laterales (58x34cm) de diámetro total.

A su vez el invernadero tiene una base hecha de tubos pvc de media pulgada cada uno, contado con 4 tubos lagos de 50 cm, que forman un cajón de estructura, en la parte superior tiene una forma triangular, hecha con codos de 45 grados, también utilizamos codos de 90 grados para algunas de las uniones entre los tubos PVC.

Todo el sistema está controlado por un arduino uno. El arduino recibe la información del un sensor de humedad del suelo. Con estos datos, la placa programable controla mediante relays el sistema de ventilación y riego de plantas, el sensor de humedad del suelo activa los relays y enciende una bomba sumergible y un ventilador para mantener ventilado el ambiente.

En cuanto a la parte mecánica del proyecto, cabe destacar el uso de la una bomba sumergible para habilitar o deshabilitar el paso de agua del sistema de riego automático. Por otra parte, tenemos un ventilador con un disipador circular de aluminio.
